PLGW-SN Gamma supreme

Die Ringmutter PLGW-SN funktioniert nach dem Prinzip der werkzeuglosen Montage und ist dadurch weltweit einzigartig. Sie ist die logische Fortsetzung des pewag Erfolgsprodukts PLGW supreme Ringschraube und kommt dort zur Anwendung, wo ein Gewindebolzen statt eines Gewindes an der Last vorhanden ist.

Alternativ besteht die Möglichkeit, den Anschlagpunkt PLGW-SN supreme mit einer Standardschraube in einer Durchgangsbohrung zu befestigen, was den Vorteil bietet, bei unterschiedlicher Materialstärke den gleichen Anschlagpunkt einsetzen zu können. Dazu werden lediglich rissgeprüfte Schrauben der Festigkeitsklasse 10.9 in unterschiedlicher Länge benötigt.

Weitere Details und Hinweise sind in der ausführlichen Betriebsanleitung enthalten.

Weitere Vorteile des Anschlagpunktes PLGW-SN pewag winner profilift gamma supreme:

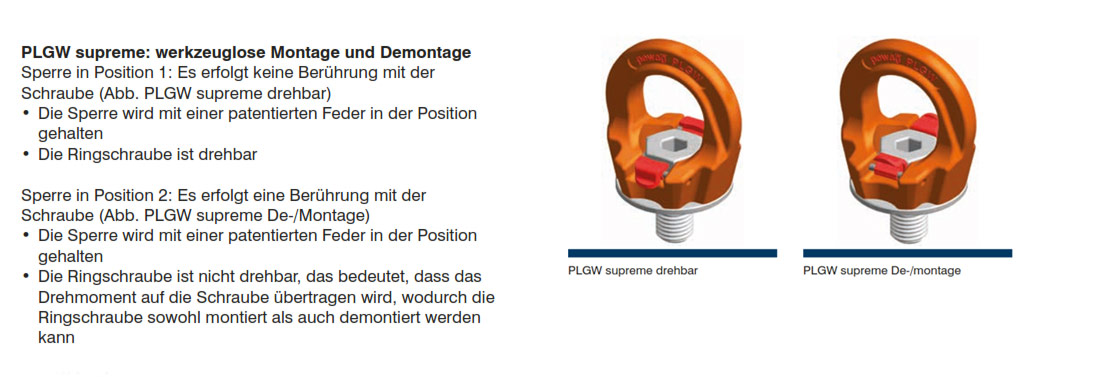

• Es wird keinerlei Werkzeug für Montage oder Demontage benötigt,
• es kommt zu einer enormen Zeitersparnis bei oftmaligem Montieren und Demontieren,
• der Anschlagpunkt ist drehbar (in Belastungsrichtung einstellbar) sowie in alle Richtungen belastbar.

Erlaubte Anwendung
Die Tragfähigkeiten in den erlaubten Belastungsrichtungen entnehmen Sie der Tragfähigkeitstabelle. Die Anschlagpunkte sind vor der Belastung in die erlaubte Belastungsrichtung einzustellen. Sie sind mit vierfacher Sicherheit gegen Bruch in alle Richtungen belastbar.

Nicht erlaubte Anwendung
Bei der Anordnung ist zu beachten, dass es nicht zu Fehlbelastungen kommen kann, beispielsweise:

• Es ist keine freie Ausrichtung in Zugrichtung möglich,
• die Zugrichtung liegt nicht im vorgegebenen Bereich,
• es kommt zu einem Anliegen an Kanten oder Flächen.

Optionen (auf Anfrage):

• Optional auch mit peTAG erhältlich,

Bitte sprechen Sie uns an.
